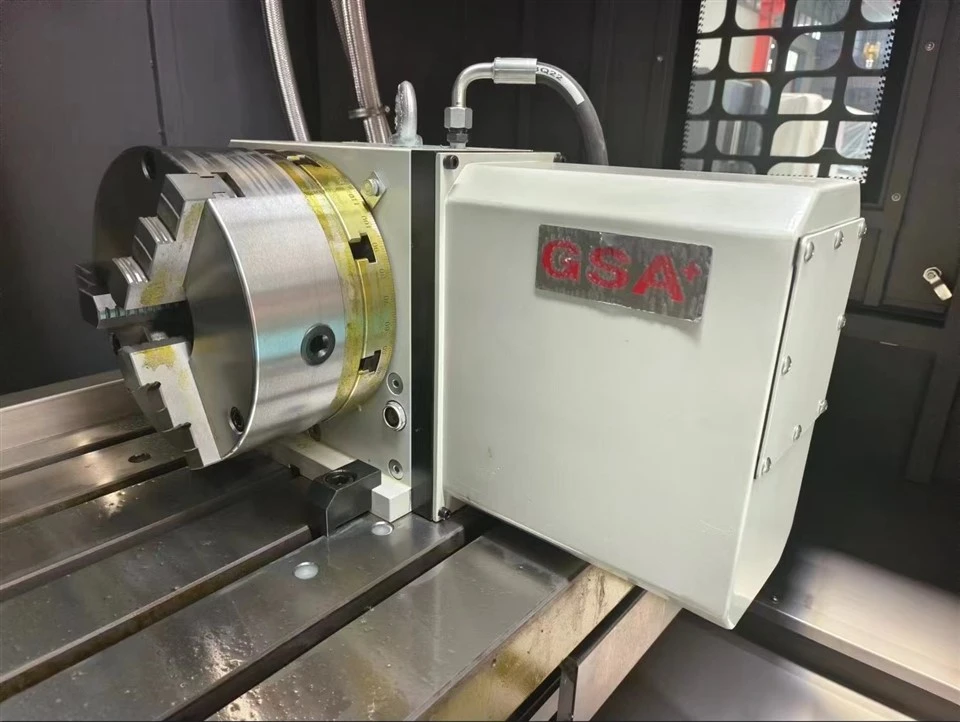

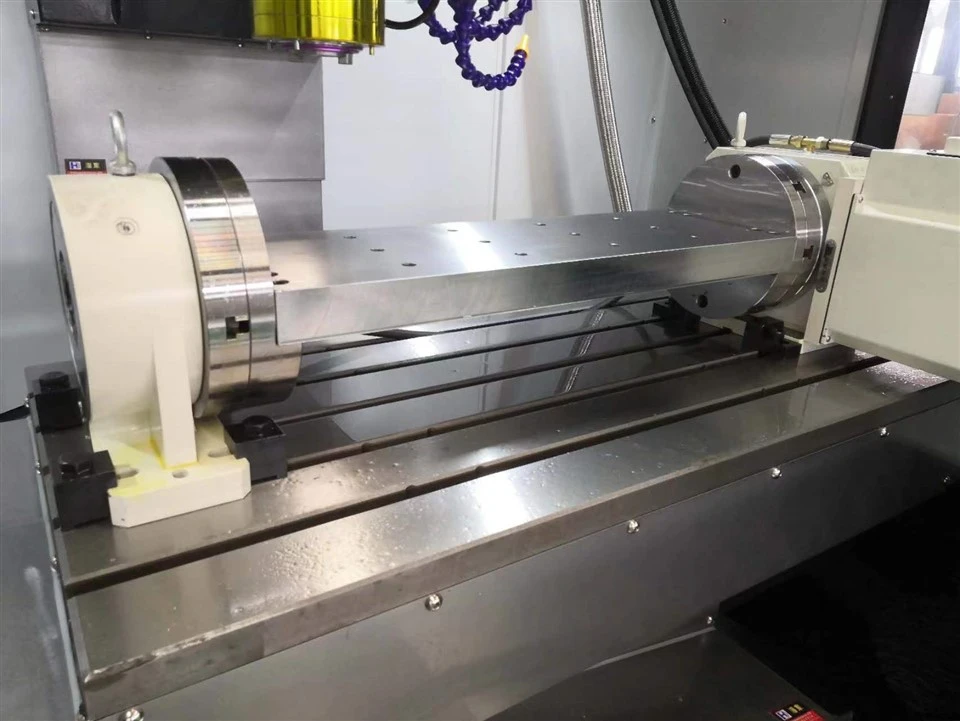

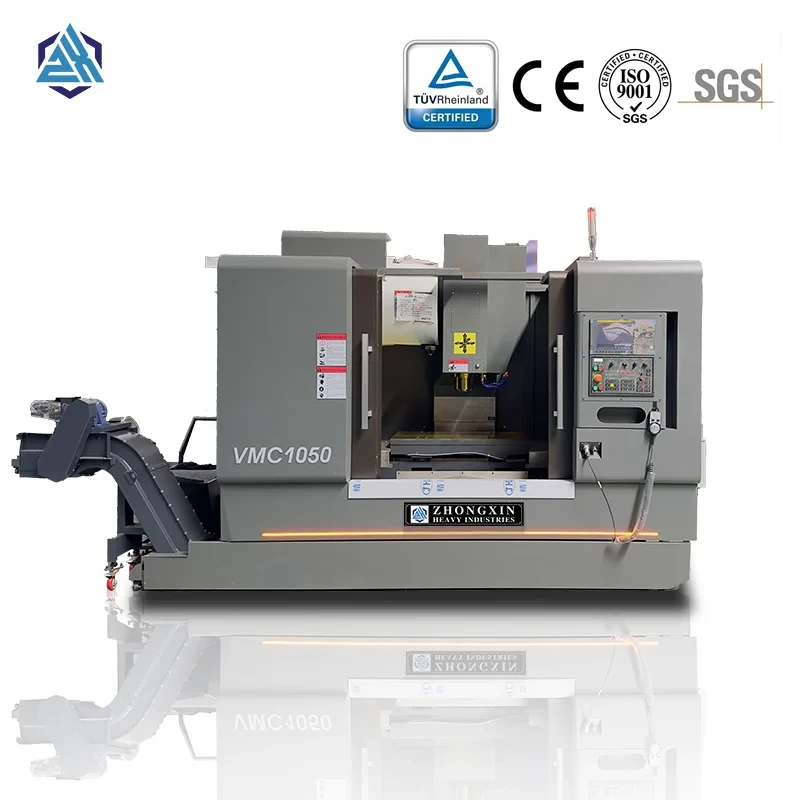

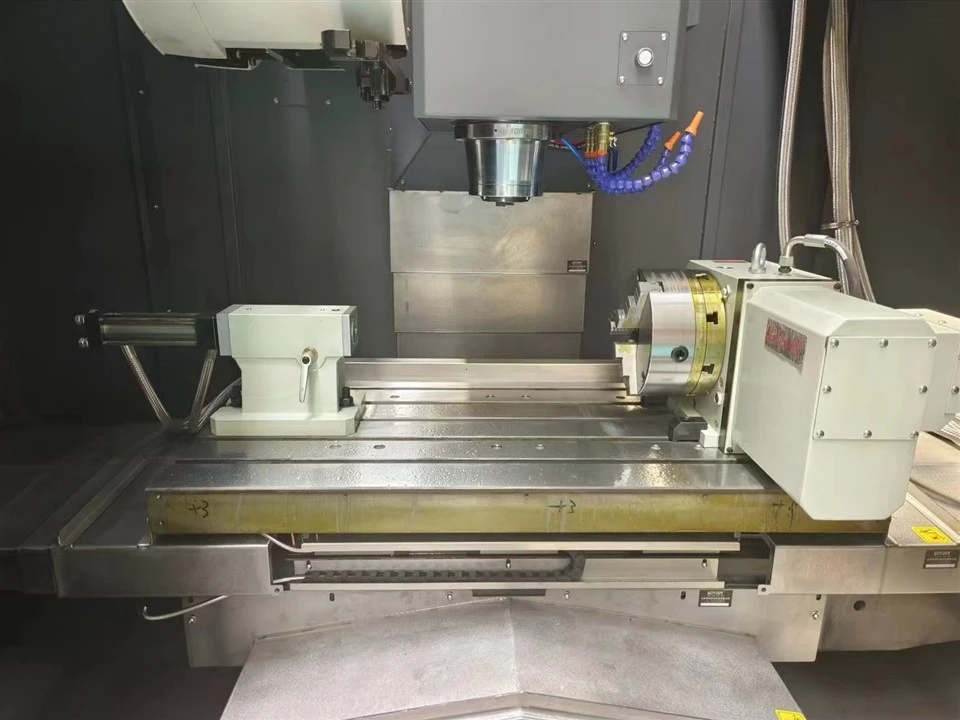

Nou torn vertical CNC

1. Revista d'eines tipus tambor (disc).

Eix de l'eina paral·lel a l'eix del tambor:

Les eines estan disposades radialment o axialment al voltant d'un tambor/disc.

Estructura senzilla, que s'utilitza habitualment per a revistes de-capacitat petita (entre 8 i 64 eines).

Limitació: Els diàmetres de tambor més grans augmenten la inèrcia de rotació i el temps de selecció de l'eina.

Optimització: les disposicions d'eines de doble- o multi-anell milloren l'ús de l'espai.

Eix de l'eina inclinat a l'eix del tambor:

L'eix de l'eina forma un angle agut amb l'eix del tambor.

Redueix la complexitat del manipulador durant els canvis d'eines.

Inconvenients: una superfície més gran, flexibilitat d'instal·lació limitada i menor capacitat.

2. Chain-Type Tool Magazine

Estructura: Disseny compacte amb eines muntades en una cadena accionada per servo{0}}.

Capacitat: normalment 30–120+ eines.

Components clau:

Sistema d'accionament: Servomotor + reductor de cuc (o engranatges).

Rodes de guia: Superfícies endurides per a la durabilitat; rodes tensores dobles amb ranures de guia per mantenir l'alineació.

-Calibració de posició zero:

El bloc i el sensor de posició zero-asseguren un posicionament precís de l'eina.

Crític per evitar la desalineació durant els canvis d'eines robòtiques.

3. Quadrícula (gelosia)-Type Tool Magazine

Tipus Fix:

Eines disposades en files lineals.

Selecció d'eines mitjançant braç robòtic amb moviment X/Y.

Avantatge: gran eficiència d'espai per a revistes de gran-capacitat.

Tipus no-fix:

Disseny modular amb múltiples sub-revistes mòbils.

Les sub-revistes es poden estendre verticalment per accedir a les eines.

1. Disk-Type Tool Magazine

Components:

Tires de pressió i cos del suport amb forats avellanats per a l'alineació dels pilars.

Urpes de ganxo amb tractament tèrmic-i suports modelats d'una-peça.

Avantatges: Estructura lleugera, rígida, baix cost de fabricació i fàcil muntatge.

2. Chain-Type Tool Magazine

Característiques clau:

Mecanisme de conducció: Servomotor + reductor de cuc (ajustable per parell/velocitat).

Sistema de tensió: Rodes guia amb superfícies endurides i tensió regulable.

-Posicionament zero:

Bloc zero muntat a qualsevol posició de la cadena; sensor calibrat per alinear el conjunt d'eines a l'estació de recollida robòtica.

Orientació unidireccional (en sentit horari/antihorari segons les especificacions de disseny).

Precisió de posicionament de l'eina:

La desalineació durant l'orientació provoca errors de recollida de l'eina robòtica, cosa que comporta riscos de col·lisió d'eines.

Un calibratge precís de la posició zero-és essencial per a la fiabilitat.

Compartiments de disseny{0}:

Revistes de bateria: Simplicitat vs capacitat limitada.

Revistes en cadena: Major capacitat però requereixen tensió i alineació precisa.
