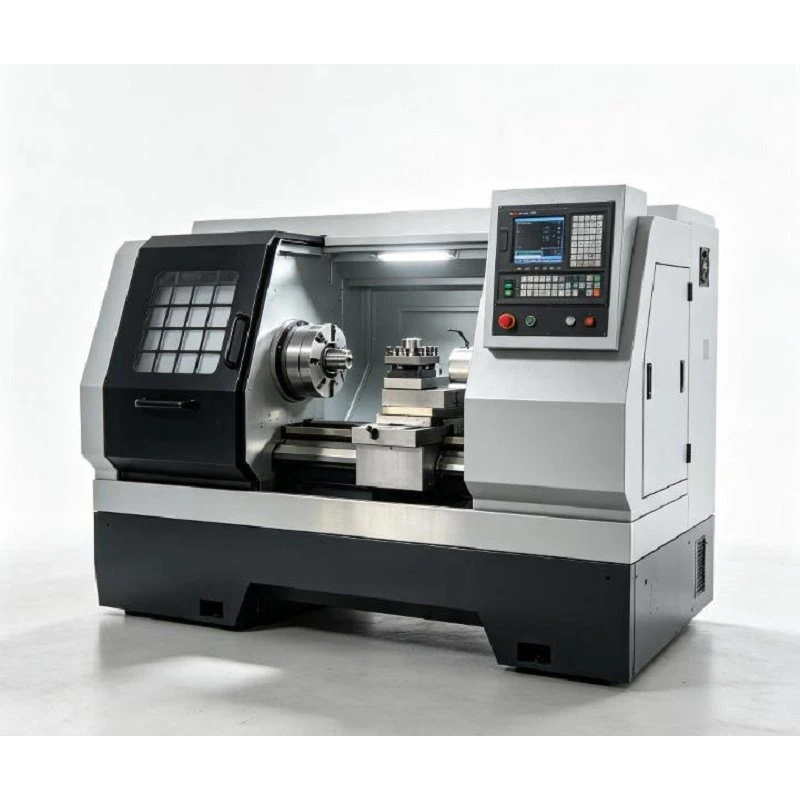

Torn CNC d'alta precisió

La màquina de torn CNC d'alta precisió està dissenyada per als fabricants de components de precisió que exigeixen un estricte control de tolerància, una gran integritat de la superfície i una estabilitat de producció a llarg termini-.

Dissenyada per superar la deriva de precisió habitual en equips de tornejat estàndard durant les execucions contínues, aquesta plataforma integra un llit rígid-resistent, un equilibri tèrmic dinàmic del cargol i components de moviment d'alta-precisió. És la solució de tornejat ideal per a eixos d'alta-precisió, accessoris hidràulics, conjunts d'automòbils i components de robòtica que requereixen una estricta capacitat de procés CPK/PPK.

Precisió de mecanitzat de nivell-micron:Construït sobre un llit -resistent amb components de moviment lineal de primera qualitat per garantir una precisió constant fins a una repetibilitat de ±0,002 mm.
Estabilitat tèrmica i vibratòria:El disseny estructural simètric combinat amb algorismes de-compensació tèrmica mitiga la deformació de la màquina durant execucions contínues de diverses-hores.
Qualitat de superfície superior:Els sistemes de cargols equilibrats dinàmicament combinats amb guies de baixa-vibració permeten als usuaris aconseguir acabats semblants a mirall-(Ra inferior o igual a 0,4 μm amb eines de tornejat fins).
Integració d'automatització flexible:Totalment compatible amb alimentadors de barres automàtics, carregadors de pòrtic hidràulics i cèl·lules robòtiques de 6 eixos per a un funcionament continu no tripulat.

Indústria de l'automoció:Eixos de transmissió, broquets d'injecció de combustible, vàlvules de frenada ABS, rotors de motor elèctric, mànigues de precisió.
Hidràulica i energia de fluids:Carretes de vàlvules proporcionals, barres de cilindre hidràulic, pistons de bomba d'alta pressió-, segells i col·lectors.
Automatització industrial i robòtica:Nuclis reductors harmònics, eixos de cargol de boles de precisió, carcasses de servomotors, articulacions del braç del robot.
Instruments mèdics i de precisió:Components d'eines quirúrgiques, implants dentals en blanc, muntatges òptics, accessoris de manipulació de fluids.

Llit de ferro colat Meehanite (disseny inclinat de 30 graus)
El marc de resina-fosa amb sorra amb tractament tèrmic-alleujador de tensió amortitza eficaçment les vibracions de tall, millorant la longevitat de l'eina fins a un 30% en metalls durs com l'acer inoxidable i l'Inconel.

Control de moviment de precisió classe C3
Els cargols de boles de precisió pre-carregats acoblats directament als servos digitals de CA eliminen els jocs d'engranatges. Les guies de rodets lineals garanteixen una translació de l'eix ultra-co-eficient de fricció i suau.

Eix dinàmic-Tèrmic equilibrat-estabilitzat
Els eixos estan construïts en sales netes ISO Classe 5 i disposen de camises d'oli de refrigeració dedicades per mantenir una temperatura constant i un desnivell radial dinàmic dins de 0,0015 mm.


Colada de llit monobloc reforçada:El disseny del llit monobloc d'alta-rigidesa garanteix una gran resistència a la torsió i a la flexió, allargant la vida útil total de la màquina durant 10 anys sota càrrega pesada.
Guies de rodets lineals-pesants:Proporciona un moviment lineal amb un efecte -de lliscament mínim, assegurant un control de l'alimentació de sub-micres fins i tot durant els talls interromputs.
Gestió de xips i refrigerants tancats:Les portes corredisses ergonòmices amb vidre de seguretat reforçat, les bombes de refrigeració d'alt flux-i els canals d'encenalls de descàrrega- posteriors admeten entorns operatius nets.


Torreta d'eines en viu i eix C-:Permet el fresat-creuat, la-perforació descentrada i el roscat en una única configuració.
Configurador automàtic d'eines:-Mesura d'eines en línia i detecció d'eines trencades per evitar danys cars per accidents.
Sistema de refrigeració d'alta-pressió (20 - 70 bar):Neteja les estelles durant la perforació de forats profunds en acer inoxidable o metalls d'aliatge enganxós.
Sistemes de càrrega robòtica:Totalment compatible amb pòrtics de truss o robots de sòl de 6 eixos per a la integració automatitzada de línies.
Alimentador automàtic de barres i recollida de peces:Admet totalment el tornejat continu de barres sense vigilància.


Metalls ferrosos (acer al carboni i aliatge):Revolt fins a HRC 58-62.
Acer inoxidable (304, 316, 17-4PH):Trencament d'encenalls profunds i alt acabat superficial.
No-ferrós (alumini i llautó):Capacitat de gir del mirall d'alta-velocitat.
Aliatges exòtics (titani i inconel):Estabilitat de tall d'amortiment rígid per a materials difícils.
